Auf diesen Seiten wollen wir Ihnen die Sonderbauwerke der Stadtentwässerung Stuttgart SES näher bringen. Was sind die Aufgaben dieser Sonderbauwerke und wie funktionieren diese.

Sie befinden sich gerade vor einem

Wie funktioniert ein Regenüberlaufkanal:

Regenüberlaufkanal

bei Trockenwetter

bei Regenwetter

bei Starkregen

zum Ende des Regens

vollautomatischer Betrieb

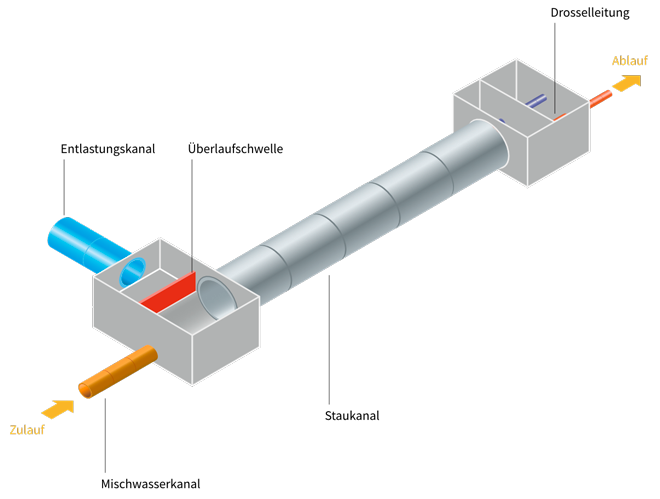

Regenüberlaufkanal

Ein Regenüberlaufkanal ist ein Kanalabschnitt, der so dimensioniert ist, dass er bei Regenwetter – vor allem bei starkem Regen – neben dem normalen Abwasser große Mengen Regenwasser zwischenspeichern kann. Das ist notwendig, um einen möglichst gleichmäßigen Zufluss zur Kläranlage zu erhalten, aber auch um das weitgehend saubere Regenwasser direkt in das nächste Gewässer einleiten zu können – denn sauberes Regenwasser durch die Kläranlage zu leiten ist unwirtschaftlich.

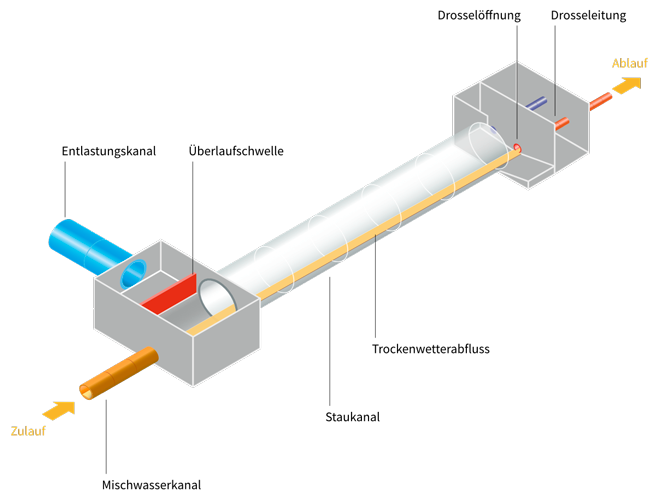

Trockenwetter

Bei Trockenwetter fließt im Kanal nur der sogenannte Trockenwetterabfluss:
Das Abwasser aus Haushalten, Büros, Gewerbe- und Industriebetrieben wird wie in einem normalen Kanal zur Kläranlage abgeleitet.

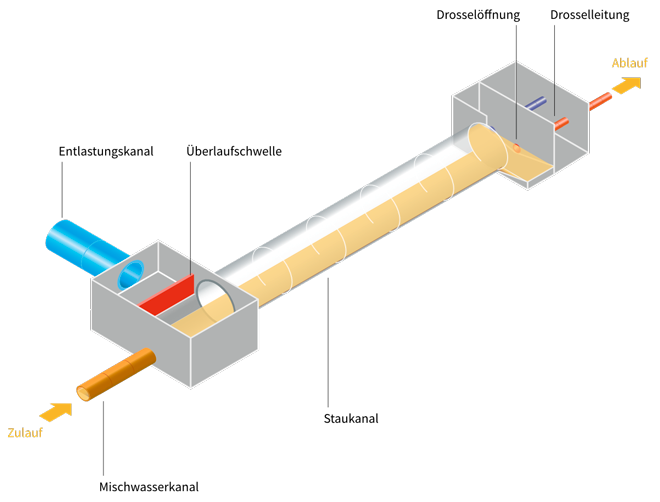

Regenwetter

Bei Regenwetter kommt das Regenwasser zum Abwasser hinzu und vergrößert den sogenannten Mischwasserabfluss. Der Abfluss zur Kläranlage wird durch eine Drosseleinrichtung so begrenzt, dass sich der Kanal bei anhaltendem Regen zu füllen beginnt. Neben dem normalen
Abwasser nimmt er jetzt auch das Schmutzwasser von Straßen und Plätzen auf und verhindert damit, dass dieses Schmutzwasser in die Gewässer gespült wird. Er ist damit ein aktiver Bestandteil des Gewässerschutzes und trägt wesentlich zum Umweltschutz bei.

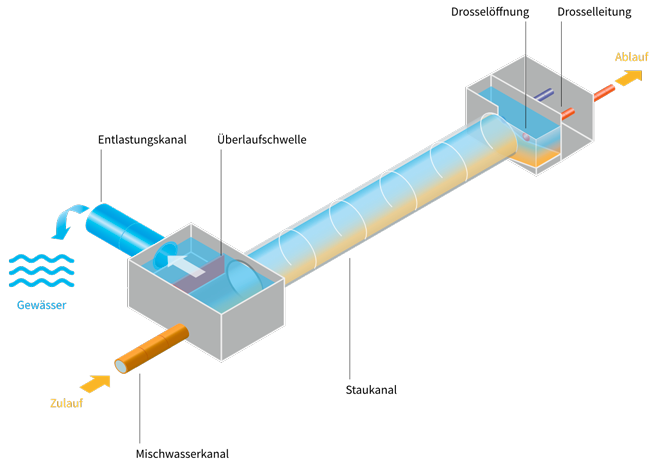

Starkregen

Bei starkem und anhaltendem Niederschlag kann sich der Regenüberlaufkanal sehr schnell füllen. Um zu verhindern, dass Mischwasser aus der Kanalisation auf die Straße austritt, wird über eine Überlaufschwelle und einen Entlastungskanal das nachfolgende Regenwasser direkt in das nächste Gewässer gelenkt. Weil das nachkommende Wasser hauptsächlich aus gering belastetem Regenwasser besteht, kann es ohne weitere Behandlung in das nächstgelegene Gewässer eingeleitet werden. Das zuerst aufgefangene Schmutzwasser bleibt jedoch weiterhin im Regenüberlaufkanal gespeichert.

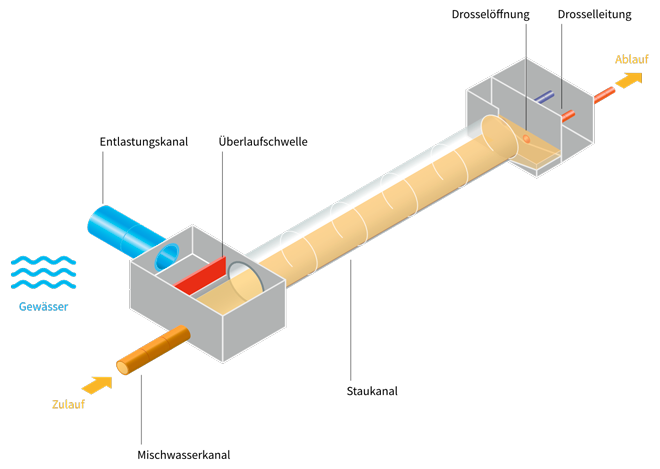

Der Regen endet

Mit dem Ende des Regens verringert sich der Zufluss zum Regenüberlaufkanal langsam wieder, der Abfluss über den Entlastungskanal endet. Das gespeicherte Schmutzwasser kann über die Drosseleinrichtung gleichmäßig in Richtung Kläranlage abfließen, der Regenüberlaufkanal leert sich wieder.

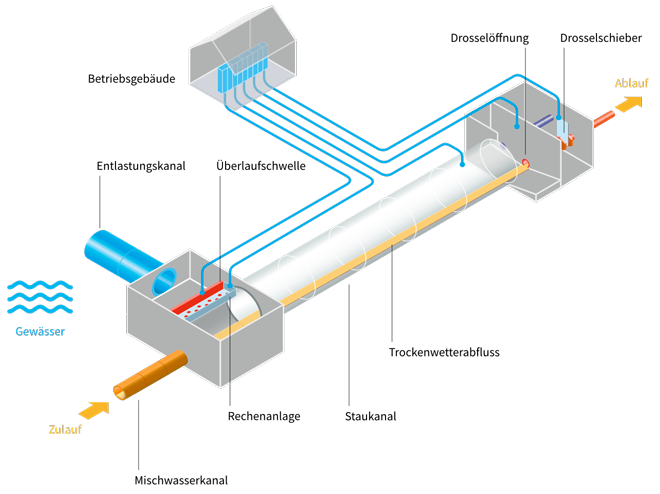

Automatisierung

In einem Regenüberlaufkanal ist eine umfangreiche Überwachungs- und Steuerungstechnik eingebaut. Durchflussmengen, Füllstände und Betriebszustände werden automatisch gesteuert, die dabei erfassten Daten kontinuierlich an ein zentrales Prozessleitsystem übermittelt. So ist auch bei großen Niederschlagsereignissen ein kontrollierter Abfluss im Kanalnetz gewährleistet.
